Statek雙端音叉力傳感器

發布時間：2024-01-03 08:57:42     瀏覽：717

Statek使用光刻和化學研磨方法設計和制造石英晶體諧振器已有50多年的歷史，并應用這種專業知識和能力，現在提供雙端音叉(DETF)力傳感器，如圖1所示。

Statek的DETF力傳感器的圖片

圖1:Statek的DETF力傳感器的圖片

DETF力傳感器的諧振頻率是其尺寸、電極結構和施加的力的函數。壓縮或拉伸傳感器會導致相應的頻率變化，如圖2所示。一旦校準，測量頻率的變化就會得到所施加的力。

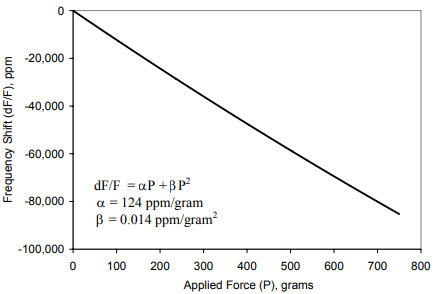

施加力導致頻率相應變化的例子

圖2:施加力導致頻率相應變化的例子

由于DETF力傳感器基于頻率原理工作，因此它們不受振幅噪聲以及傳感器頻率以外頻率的噪聲的影響。因此，系統中的信號可以在全振幅下工作，從而避免了通常困擾低電平測量的噪聲。

石英力傳感器與其他力傳感技術相比，具有靈敏度高、體積小、質量低、性能穩定等優點。我們可以定制傳感器的尺寸，以適應您的應用。


應用程序：

加速度計，見圖3。

壓力傳感器，見圖4。

加速度計的截面

圖3:一種加速度計的截面。加速度由兩個晶體之間的頻率差決定。


壓力傳感器或刻度原理圖

圖4:壓力傳感器或刻度原理圖。施加力與頻移成正比。

特性：

對施加的力高度敏感的

小尺寸

基于頻率原理操作

高信噪比

低老化

專為客戶特定的應用


相關推薦：

Statek TS1/TS4溫度傳感器頻率160~350kHz

Statek高溫高沖擊引線振蕩器

Statek小型石英晶體振蕩器

Statek超小型表面貼裝石英晶體頻率10kHz~250MHz

更多Statek晶振相關產品信息可咨詢立維創展。
