Ampleon CLL3H0914L-700和CLL3H0914LS-700 RF GaN-SiC HEMT功率晶體管

發布時間：2025-01-03 08:54:49     瀏覽：367

　　Ampleon公司的CLL3H0914L-700和CLL3H0914LS-700是700W內部預匹配的RF GaN-SiC HEMT功率晶體管，適用于0.9 GHz至1.4 GHz的頻率范圍。這些設備提供了出色的效率、熱阻和堅固性，適用用于航空電子應用。

Ampleon CLL3H0914L-700和CLL3H0914LS-700 RF GaN-SiC HEMT功率晶體管

　　關鍵特性：

　　頻率范圍：0.9 GHz至1.4 GHz

　　輸出功率：在1200 MHz、1300 MHz和1400 MHz時，輸出功率分別為850 W、750 W和750 W

　　功率增益：在上述頻率下，功率增益均為16.0 dB

　　漏極效率：在1200 MHz時為62%，1300 MHz時為71%，1400 MHz時為68%

　　輸入回波損耗：在1200 MHz時為-12 dB，1300 MHz時為-16 dB，1400 MHz時為-15 dB

　　熱阻：從活性芯片通道到外殼的瞬態熱阻在不同條件下從0.12 K/W到0.24 K/W不等

　　漏源電壓：最大150V

　　柵源電壓：-8V~2V

　　正向柵極電流：36mA

　　儲存溫度：-65℃ ~+150℃

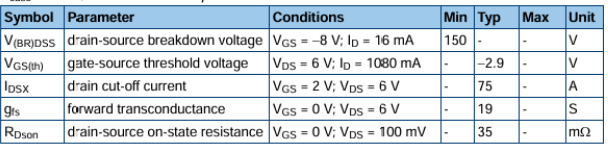

　　直流特性：

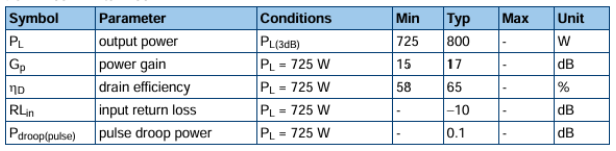

　　射頻特性：


　　測試信息：

　　CLL3H0914L-700和CLL3H0914LS-700能夠承受VDS = 50 V;f = 1300mhz額定負載功率在射頻開發板上使用脈沖連續射頻信號。

Ampleon是一家全球領先的射頻和功率半導體解決方案提供商，提供包括射頻功率放大器、收發器、射頻開關、驅動電路和功率控制器等在內的廣泛產品線，適用于4G LTE、5G NR基礎設施、廣播、工業等多個領域，深圳市立維創展科技有限公司優勢分銷Ampleon產品線，歡迎咨詢了解。
