RFCI RFCR2911法蘭安裝嵌入式環行器

發布時間：2025-04-11 09:07:24     瀏覽：175

　　這是RFCI生產的RFC2911的法蘭安裝嵌入式同軸環行器。環行器是一種用于微波和射頻通信系統中的非互易性器件，它允許信號在一個方向上通過，而在相反方向上阻止信號。RFCR2911環行器適用于需要高隔離度和低插入損耗的射頻和微波應用，如衛星通信、雷達系統和無線通信基站。

RFCI RFCR2911法蘭安裝嵌入式環行器

　　電氣規格

　　頻率范圍：13.0 GHz至16.0 GHz

　　插入損耗：典型值小于0.45 dB，最大值0.50 dB

　　隔離度：典型值大于20 dB，最小值18 dB

　　回波損耗：典型值大于20 dB，最小值18 dB

　　功率和溫度等級

　　正向功率：峰值/平均值250/25W

　　反向功率：最大10W

　　工作溫度：-40至+85°C

　　存儲溫度：-40至+95°C

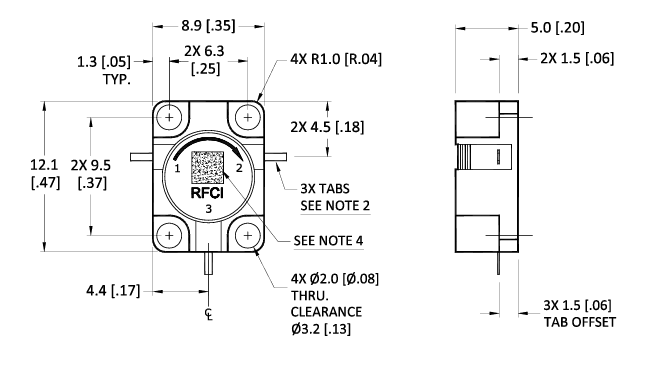

　　機械尺寸

　　尺寸：外徑12.1mm，高度4.4mm

　　安裝孔：4個直徑1.0mm的安裝孔

　　引腳：3個引腳，間距2.0mm

　　引腳偏移：1.5mm

RFCI是一家專業生產射頻(RF)環行器和隔離器的公司，產品覆蓋了從50 MHz到20 GHz的頻率范圍，廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品，歡迎咨詢了解。
